Page 7 - Ahuja - Ecografía

ARTERIA CEREBRAL MEDIA

ECOGRAFÍA DOPPLER EN COLOR

Mesencéfalo Segmento M2 (tronco superior) de la
Posterior ACM ipsolateral
Segmento M2 (tronco inferior) de la
ACM ipsolateral
Segmento horizontal M1 de la ACM
ipsolateral
Segmento A1 de la ACA ipsolateral

Segmento A1 de la ACA contralateral

Anterior

Segmento M2 (insular) de la ACM Rama cortical pequeña
Segmento distal M1 de la ACM

Cerebro y columna vertebral Posterior Anterior

114 Segmento insular M2 ipsolateral
Arteria cerebral posterior
Mesencéfalo Segmento M1 de la ACM ipsolateral
Ala menor del hueso esfenoides
Segmento C7 de la ACI ipsolateral
Arteria comunicante posterior
Segmento C7 de la ACI contralateral

Posterior Anterior

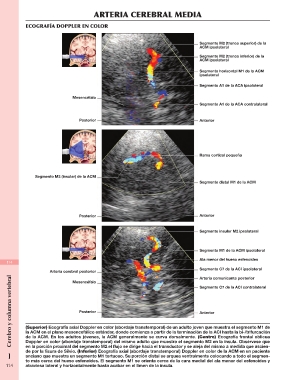

(Superior) Ecografía axial Doppler en color (abordaje transtemporal) de un adulto joven que muestra el segmento M1 de
la ACM en el plano mesencefálico estándar, donde comienza a partir de la terminación de la ACI hasta la bi-/trifurcación
de la ACM. En los adultos jóvenes, la ACM generalmente se curva dorsalmente. (Centro) Ecografía frontal oblicua
Doppler en color (abordaje transtemporal) del mismo adulto que muestra el segmento M2 en la ínsula. Obsérvese que
en la porción proximal del segmento M2 el flujo se dirige hacia el transductor y se aleja del mismo a medida que ascien-

I de por la fisura de Silvio. (Inferior) Ecografía axial (abordaje transtemporal) Doppler en color de la ACM en un paciente
anciano que muestra un segmento M1 tortuoso. Su porción distal se arquea ventralmente colocando a todo el segmen-
to más cerca del hueso esfenoides. El segmento M1 se orienta cerca de la cara medial del ala menor del esfenoides y
114 atraviesa lateral y horizontalmente hasta acabar en el limen de la ínsula.
