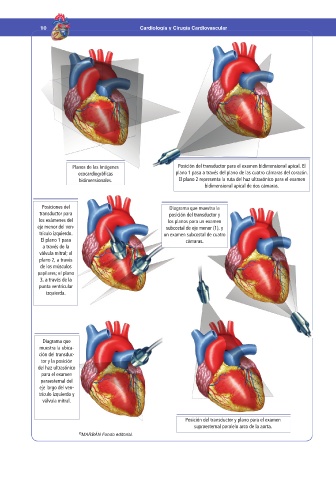

Planos de las Imágenes Posición del transductor para el examen bidimensional apical. El
ecocardiográficas plano 1 pasa a través del plano de las cuatro cámaras del corazón.
bidimensionales. El plano 2 representa la ruta del haz ultrasónico para el examen
bidimensional apical de dos cámaras.

Posiciones del Diagrama que muestra la
transductor para posición del transductor y
los exámenes del los planos para un examen
eje menor del ven- subcostal de eje menor (1), y
trículo izquierdo. un examen subcostal de cuatro
El plano 1 pasa cámaras.
a través de la
válvula mitral; el
plano 2, a través
de los músculos
papilares; el plano
3, a través de la
punta ventricular
izquierda.

Diagrama que
muestra la ubica-
ción del transduc-
tor y la posición
del haz ultrasónico
para el examen
paraesternal del
eje largo del ven-
trículo izquierdo y
válvula mitral.

Posición del transductor y plano para el examen
supraesternal paralelo arco de la aorta.
