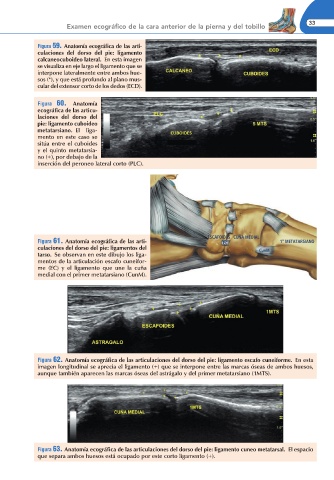

Examen ecográ co de la cara anterior de la pierna y del tobillo 33

Figura 59. Anatomía ecográ ca de las arti-
culaciones del dorso del pie: ligamento
calcaneocuboideo lateral. En esta imagen
se visualiza en eje largo el ligamento que se
interpone lateralmente entre ambos hue-
sos (*), y que está profundo al plano mus-
cular del extensor corto de los dedos (ECD).

Figura 60. Anatomía
ecográ ca de las articu-
laciones del dorso del
pie: ligamento cuboideo
metatarsiano. El liga-
mento en este caso se
sitúa entre el cuboides
y el quinto metatarsia-
no (+), por debajo de la
inserción del peroneo lateral corto (PLC).

ESCAFOIDES CUÑA MEDIAL
Figura 61. Anatomía ecográ ca de las arti- EC 1° METATARSIANO
culaciones del dorso del pie: ligamentos del CunM
tarso. Se observan en este dibujo los liga-
mentos de la articulación escafo cuneifor-
me (EC) y el ligamento que une la cuña
medial con el primer metatarsiano (CunM).

Figura 62. Anatomía ecográ ca de las articulaciones del dorso del pie: ligamento escafo cuneiforme. En esta
imagen longitudinal se aprecia el ligamento (+) que se interpone entre las marcas óseas de ambos huesos,
aunque también aparecen las marcas óseas del astrágalo y del primer metatarsiano (1MTS).

Figura 63. Anatomía ecográ ca de las articulaciones del dorso del pie: ligamento cuneo metatarsal. El espacio
que separa ambos huesos está ocupado por este corto ligamento (+).
