Page 16 - Bianchi - Martinoli - Ecografía Musculoesquelética

Extremidades inferiores a

b

c

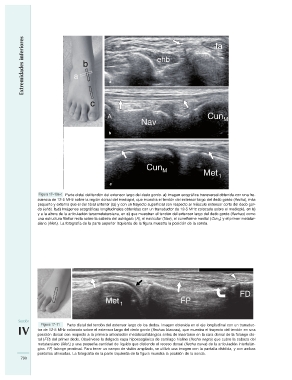

Figura 17–10a-c Parte distal del tendón del extensor largo del dedo gordo. a) Imagen ecográfica transversal obtenida con una fre-
cuencia de 12-5 MHz sobre la región dorsal del mediopié, que muestra el tendón del extensor largo del dedo gordo (flecha), más
pequeño y externo que el del tibial anterior (ta) y con un trayecto superficial con respecto al músculo extensor corto del dedo gor-
do (ehb). b,c) Imágenes ecográficas longitudinales obtenidas con un transductor de 12-5 MHz colocado sobre el mediopié, en b)
y a la altura de la articulación tarsometatarsiana, en c) que muestran el tendón del extensor largo del dedo gordo (flechas) como
una estructura fibrilar recta sobre la cabeza del astrágalo (A), el navicular (Nav), el cuneiforme medial (CunM) y el primer metatar-
siano (Met1). La fotografía de la parte superior izquierda de la figura muestra la posición de la sonda.

Met 1 FD
FP

Sección Figura 17–11 Parte distal del tendón del extensor largo de los dedos. Imagen obtenida en el eje longitudinal con un transduc-
tor de 12-5 MHz colocado sobre el extensor largo del dedo gordo (flechas blancas), que muestra el trayecto del tendón en una
IV posición dorsal con respecto a la primera articulación metatarsofalángica antes de insertarse en la cara dorsal de la falange dis-
tal (FD) del primer dedo. Obsérvese la delgada capa hipoecogénica de cartílago hialino (flecha negra) que cubre la cabeza del
790 metatarsiano (Met1) y una pequeña cantidad de líquido que distiende el receso dorsal (flecha curva) de la articulación interfalán-
gica. FP, falange proximal. Para tener un campo de visión ampliado, se utilizó una imagen con la pantalla dividida, y con ambas
pantallas alineadas. La fotografía de la parte izquierda de la figura muestra la posición de la sonda.
